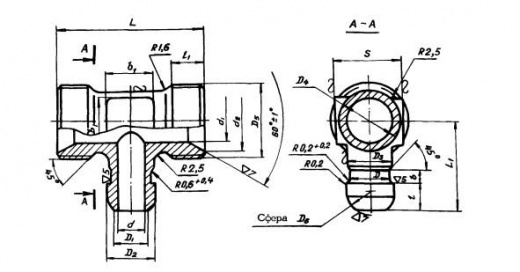

ОСТ 1 10413-71. Тройники переходные. «Переходный» означает, что выводы тройника имеют разные присоединительные размеры: магистраль разветвляется и одновременно меняет диаметр. Стандарт введён в 1971 году и относится к системе отраслевых стандартов авиационной техники.
Переходный или проходной
Это первое, что нужно проверить по чертежу. У проходного тройника все три вывода одинаковы — он только разветвляет линию. У переходного часть выводов другого размера, и он одновременно выполняет роль перехода. Ошибка на этом шаге приводит к тому, что деталь физически не встаёт в линию. Проходные аналоги того же года — ОСТ 1 10407-71 и соседние нормали ряда 10407–10410.
Ряд 10411–10416
Переходные тройники 1971 года представлены в каталоге рядом ОСТ 1 10411-71, 10412-71, 10413-71, 10414-71, 10415-71, 10416-71. Внутри ряда меняются сочетания присоединительных размеров, поэтому позиция ищется по полному обозначению стандарта, а не по словам «тройник переходный».
Как устроена нумерация ряда
Обозначения 1971 года идут сплошной нумерацией, и признак изделия меняется на границе ряда, а не внутри него: 10407–10410 — проходные, 10411–10416 — переходные, 10385–10388 — проходные в сборе, 10389–10394 — переходные в сборе. Поэтому близкие номера могут относиться к изделиям разного назначения, и «соседний по номеру» стандарт не является аналогом.
Что уточняется до расчёта
- полное обозначение стандарта с годом;
- типоразмер и количество;
- требования к материалу и покрытию по спецификации;
- нужна ли независимая приёмка АО «РТ-Техприёмка» помимо ОТК предприятия;
- комплект документов — паспорт качества, сертификат на материал.
Поставка
Со склада и под заказ, партиями по потребности заказчика. Отгрузка транспортными компаниями по всей России.
Изготовление
Тройники изготавливаются точением и фрезерованием из прутка или поковки на площадке ООО «Р СпецКрепёж» в Таганроге; уплотнительные конусы и резьбы проходят поэлементный контроль. Материал и покрытие — по требованиям ОСТ 1 10413-71 и спецификации заказчика. Доступны термообработка, шлифование и спектральный анализ материала.
Заявка с обозначением и количеством: sales@rsk-goz.ru, 8 (800) 511-61-01. Весь раздел — Тройники ОСТ.
